Sistema de teleférico
Sistema de teleférico COBRA 600-30U
Sistema de teleférico

Sistema de teleférico COBRA 600-30U

O sistema de teleférico permite o transporte profissional de troncos com impacto mínimo na vegetação rasteira. Com o Uniforest Cobra 600-30U, pode transportar madeira até 600 metros.

COBRA 600-30U

Sobre a máquina

O sistema de teleférico permite o deslocamento automatizado da transportadora. O utilizador define e guarda facilmente qualquer estação final inferior/superior e posições de suporte intermédias. Desta forma, a velocidade da transportadora diminui automaticamente ou pára tanto na descida e tração, como ao passar pelos suportes intermédios.

Um sinal sonoro informa o operador da chegada da transportadora. A área de trabalho da torre é de 220° (110° para a esquerda ou direita).

  • Capacidade de carga: 25kN
  • Velocidade do carro: até 8m/s
  • Altura da torre: 9,5m
  • Altura da torre na posição de transporte: 3 m
  • Comprimento máximo do percurso: 600 m
  • Direção de trabalho: universal (para baixo, para cima e em terreno plano)
  • Transporte: plataforma compacta e leve sobre rodas (reboque)
  • Acionamento: PTO (acionamento por trator)
  • Estrutura robusta e linhas de design exclusivas
  • Materiais e componentes de alta qualidade

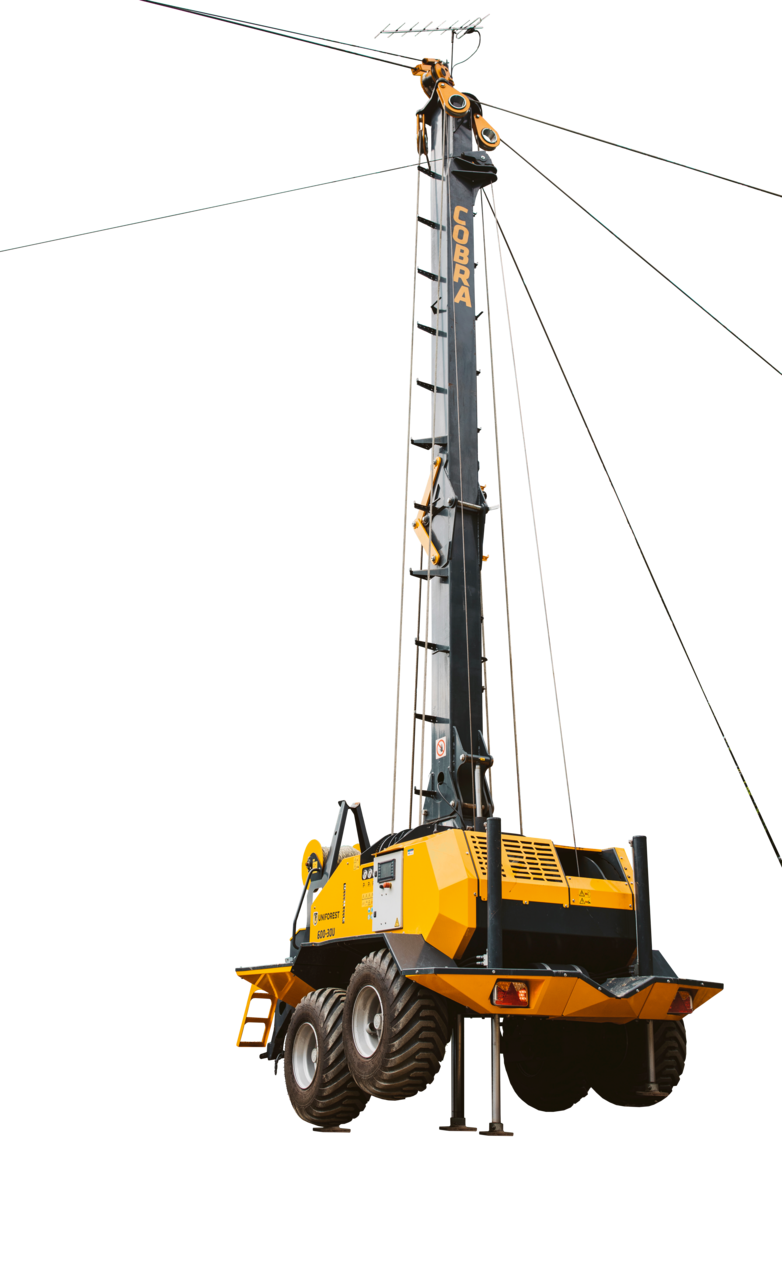

Torre 600-30U

Torre 600-30U

A torre é estabilizada por quatro linhas de suporte controladas à distância. Cada linha de suporte tem o seu próprio tambor de acionamento hidráulico com um cabo de 60 m de comprimento e 16 mm de espessura.

O dispositivo de desenrolamento assegura que o cabo entre o tambor e o topo da torre permanece apertado e facilita o seu desenrolamento.

Os tambores do suporte de carga e da linha de reboque são accionados por motores hidráulicos com travões integrados e são alimentados por uma bomba de fluxo ajustável que permite velocidades variáveis.

Configuração e controlo
Configuração e controlo

Painel de controlo abrangente para controlo total do sistema.

Indicação da pressão
Indicação da pressão

Manómetros indicam as pressões de todo o sistema.

Antena de longo alcance
Antena de longo alcance

Permite cobrir toda a área de trabalho do sistema de teleférico.

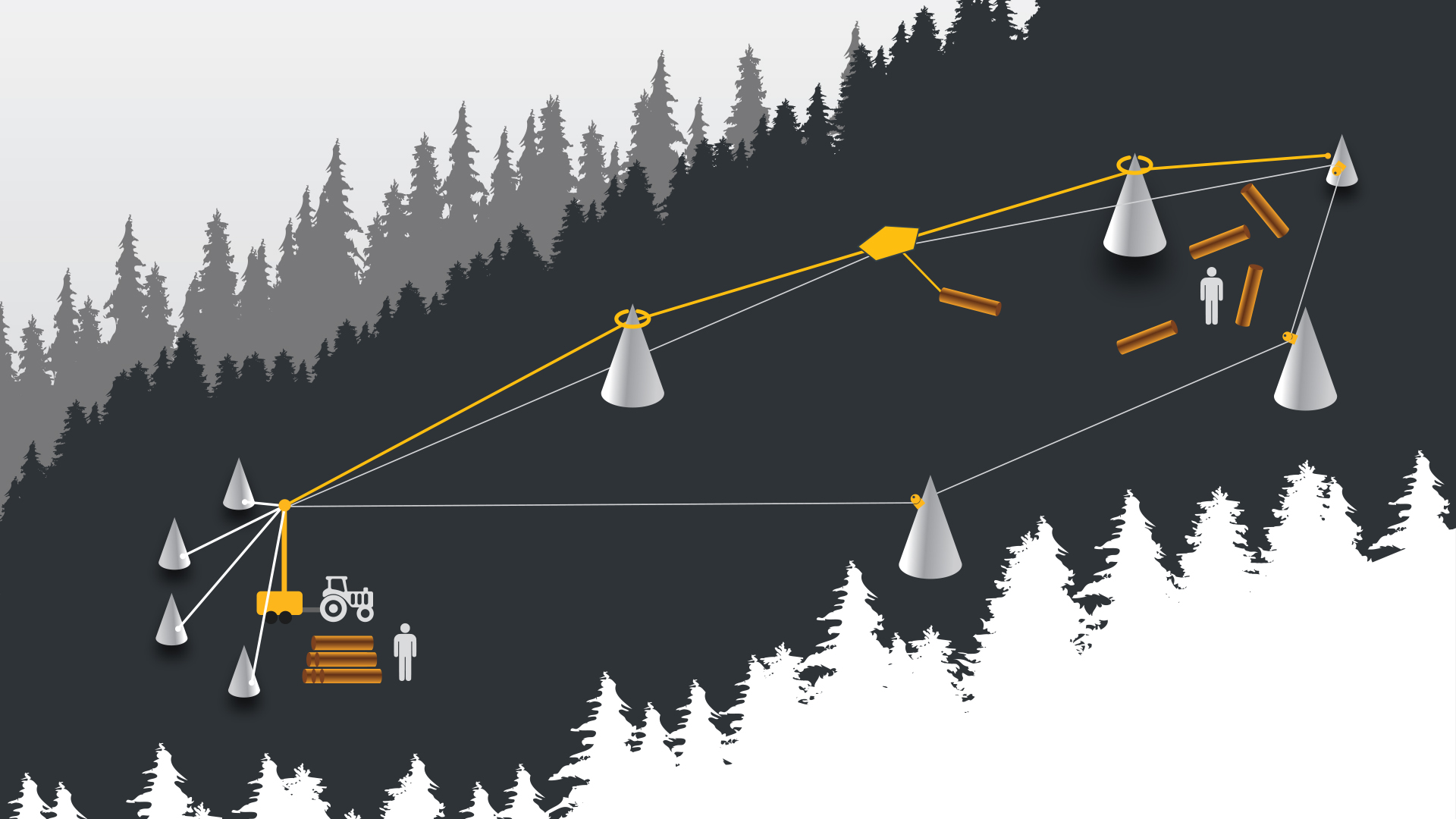

Configuração do sistema teleférico universal

1
4 fixações (controlo hidráulico)
2
Cobra 600-30U
3
Estação intermédia
4
Carro
5
Âncora
6
Cabo de retorno
7
Cabo de tração
8
Linha principal
9
Estação final superior
Skyline System Universal
1
2
3
4
5
6
7
8
9
Skyline System Universal

4 fixações (controlo hidráulico)

Cobra 600-30U

Estação intermédia

Carro

Âncora

Cabo de retorno

Cabo de tração

Linha principal

Estação final superior

Conveniente para transporte

Conveniente para transporte

Torre em reboque compacto com rodas que permitem fácil transporte e rápida montagem do sistema no local de trabalho.

Torre dobrável em forma de Z
Torre dobrável em forma de Z

A baixa altura de transporte, graças à torre dobrável em Z (3 m na posição de transporte, 9,5 m na posição de trabalho), melhora a mobilidade.

Grande área de trabalho
Grande área de trabalho

O operador pode cobrir eficazmente uma área de 600 metros de comprimento, 110° à esquerda/direita atrás do trator.

Corda de montagem sintética
Corda de montagem sintética

A corda de montagem é utilizada para facilitar o transporte do cabo de aço e outros utilitários em subidas. Ao fazer um laço, o operador monta primeiro a corda de montagem para evitar transportar um cabo de aço longo e pesado em terrenos difíceis.

Transportadora LOGJET U30

A transportadora U30, com uma força de tração de 30 kN e um comprimento de cabo de tração de 80 metros, pode ser utilizada em:

  1. o sistema universal (3 cabos) ou
  2. o sistema de gravidade (2 cabos).


Mais sobre o Carrinho LOGJET 30U

Está interessado?

Localize o representante Uniforest mais próximo e obtenha uma oferta.
Pontos de venda Pontos de serviço

Dados técnicos

Model
 600-30U
Força de tração 25
Tensão do cabo de aço de suporte de carga (kN) 75
Comprimento/diâmetro do cabo de aço de suporte de carga (m/mm) 470/16
Velocidade do cabo de aço de suporte de carga (800 min-1; m/s) 0–3
Comprimento/diâmetro do cabo de tração (m/mm) 500/9
Velocidade do cabo de tração (800 min-1; m/s) 0–8
Comprimento/diâmetro do cabo de retorno (m/mm) 1200/8
Velocidade do cabo de retorno (800 min-1; m/s) 0-8
Comprimento/diâmetro do cabo de montagem (m/mm) 1200/6
Velocidade do cabo de montagem (800 min-1 ) 0-8
Número de fixações 4
Força de tensão dos cabos de aço de fixação (kN) 15
Comprimento/diâmetro do cabo de ancoragem (m/mm) 60/16
Direção de utilização (°) 220
Potência mínima recomendada do trator para transporte (kW/CV) 89/120
Potência mínima do trator para acionamento (kW/KM) 89/120
Rotações máx. (min-1) 800
Categoria de articulação II, III
Controlo Electro-hidráulico
Largura (mm) 2365
Comprimento na posição de transporte (mm) 7210
Altura da torre (mm) 9540
Altura na posição de transporte (mm) 3400
Peso sem cabo de aço (kg) 3487
Dimensões dos pneus 400/60-15,5 18PR
Acessórios
Model
 600-30U
Controlador remoto ⚫
Dispositivo de desenrolamento ⚫

● - De série, ○ - Opção, / - Não é possível
